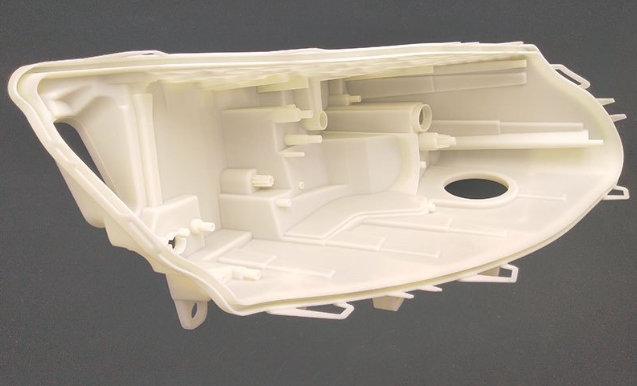

在3D打印流程中，后處理是連接打印件與成品的關(guān)鍵環(huán)節(jié)，其技術(shù)步驟直接影響零件的機械性能、尺寸精度與表面質(zhì)量。從支撐結(jié)構(gòu)去除到最終性能強化，每個步驟都需通過工藝優(yōu)化實現(xiàn)從“粗坯”到“可用”的轉(zhuǎn)化，其必要性源于對打印缺陷的修正與材料特性的激活。

    支撐結(jié)構(gòu)去除是后處理的首要步驟。打印件中支撐材料與主體結(jié)構(gòu)的連接點需通過手工或機械方式剝離，例如使用尖嘴鉗、雕刻刀等工具沿分界線切割，避免損傷主體表面。對于復雜結(jié)構(gòu)，可采用溶解型支撐材料（如PVA），通過水洗或化學溶劑（如堿性溶液）浸泡，在40-60℃環(huán)境下加速溶解，時間控制在2-6小時。此步驟需平衡效率與精度，殘留支撐可能引發(fā)應力集中，而過度清理則可能導致薄壁結(jié)構(gòu)變形。

    表面處理是提升打印件外觀與功能的核心措施。噴砂處理通過壓縮空氣將玻璃珠（粒徑50-100μm）噴射至表面，可去除層紋并平滑過渡區(qū)域，壓力需控制在0.2-0.5MPa以避免材料剝離?；瘜W拋光則適用于樹脂類材料，通過浸泡在異丙醇（IPA）與丙酮的混合溶液（比例1:3）中，利用溶劑揮發(fā)時的表面張力使層間融合，時間控制在5-15分鐘。此外，涂覆環(huán)氧樹脂或UV光固化膠可填補微孔，使表面硬度從HB100提升至HB200以上。

    熱處理是激活材料性能的必要手段。退火處理可消除打印過程中產(chǎn)生的內(nèi)應力，例如PLA材料需在60℃環(huán)境下保溫2小時，隨爐冷卻至室溫，使抗拉強度提升15%。對于金屬打印件（如不銹鋼），需進行固溶處理（1050℃/1小時，水淬）與時效處理（500℃/4小時，空冷），使硬度從HV200提升至HV350。熱處理需嚴格控制升溫速率（≤5℃/min），避免因溫差梯度引發(fā)新的裂紋。

    尺寸校準是確保裝配精度的關(guān)鍵步驟。打印件可能因材料收縮或支撐變形產(chǎn)生尺寸偏差，需通過三坐標測量機（CMM）或激光掃描儀檢測關(guān)鍵特征（如孔徑、平面度），誤差超過0.1mm時需進行手工修正。例如，軸類零件可通過車床微調(diào)直徑，槽類結(jié)構(gòu)可用銑刀擴寬，修正后需再次檢測直至符合公差要求（IT7-IT9級）。

    功能化處理是滿足特定需求的最終步驟。對于需要導電的部件，可采用化學鍍鎳（厚度5-10μm）或噴涂銀漿，使表面電阻從10?Ω降至10?2Ω。密封性要求高的部件（如容器、管道）需進行滲透檢測，通過熒光染料浸泡后用紫外線照射，發(fā)現(xiàn)泄漏點后采用環(huán)氧樹脂或金屬焊料修補。此外，生物醫(yī)用部件需進行滅菌處理（如環(huán)氧乙烷熏蒸，溫度37℃，濕度65%，時間6小時）。

    3d打印的后處理步驟本質(zhì)是通過物理、化學與機械手段的協(xié)同作用，實現(xiàn)從“打印完成”到“性能達標”的跨越。它不僅要求對材料特性的精準理解，更需結(jié)合檢測技術(shù)與修正工藝的創(chuàng)新應用。當后處理能夠系統(tǒng)化響應打印缺陷時，3D打印技術(shù)方能真正釋放其“個性化制造”的潛力，為從原型驗證到終端產(chǎn)品生產(chǎn)的全流程提供可靠支撐。
