聚乙烯醇（PVA）憑借其水溶性特性，在3D打印領(lǐng)域占據(jù)重要地位，尤其在FDM雙擠出機工藝中作為支撐材料廣泛應(yīng)用。該材料允許用戶自由設(shè)計復(fù)雜幾何結(jié)構(gòu)的零件，同時確保打印質(zhì)量不受懸空或細節(jié)結(jié)構(gòu)影響。本指南將深入解析PVA的材料特性、打印工藝要點及后處理流程，助力實現(xiàn)高效制造。

    PVA的生產(chǎn)與核心特性

    PVA屬于可生物降解的合成聚合物，通過醋酸乙烯酯聚合后水解制得，最終以長絲形式用于3D打印。其外觀呈透明至灰白色，具備優(yōu)異的耐油耐脂性能。

    材料特性方面，PVA與PLA、CPE、尼龍等熱塑性塑料類似，擁有良好的粘合性能、高拉伸強度（22MPa）及柔韌性（拉伸伸長率360%）。值得注意的是，其性能受濕度影響顯著：水分作為增塑劑可提升材料彈性，但過度吸濕會導(dǎo)致脆性增加。PVA完全溶于水，且無毒無味，對環(huán)境與生物安全性較高。

    打印工藝需重點關(guān)注溫度參數(shù)：熔點230℃，變性溫度200℃（此時材料可能焦化并產(chǎn)生黑點）。此外，PVA對濕度敏感，需嚴格控制存儲環(huán)境。

    3D打印PVA的關(guān)鍵工藝要求

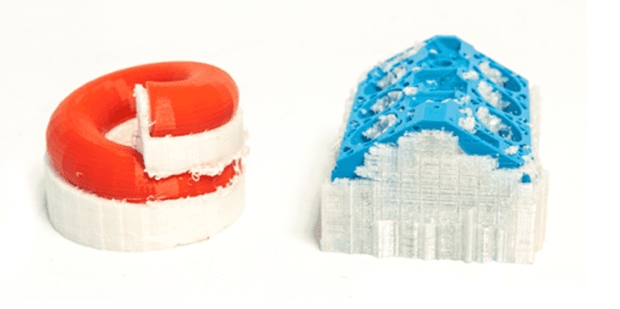

    PVA的核心優(yōu)勢在于水溶性支撐結(jié)構(gòu)，僅需普通水即可去除，無需復(fù)雜溶劑。但材料也存在明顯局限：

    吸濕性：需存放在濕度可控環(huán)境（15-25℃，避光防塵）。若材料吸濕，需在50-80℃干燥8-12小時后再使用。

    噴嘴堵塞風(fēng)險：高溫下長時間靜置易引發(fā)堵塞，建議不使用時冷卻熱端。

    打印參數(shù)：壓板溫度需45-60℃，擠出溫度180-200℃。推薦與熔點相近的材料（如PLA或PA）配合使用。

    支撐設(shè)計：建議頂部支撐間隙設(shè)為0層以優(yōu)化表面質(zhì)量，因支撐最終將溶解。

    材料新鮮且干燥時，可獲得最佳打印效果；若吸濕過度，打印時可能產(chǎn)生嘶嘶聲、卷曲、孔洞或擠出不足等問題。

    PVA的后處理流程

    后處理極為簡便：將打印件置于水浴中1-2小時，支撐結(jié)構(gòu)即可完全溶解。水溫?zé)o需特殊控制，且PVA的生物降解性允許廢水直接排放。

    PVA的典型應(yīng)用場景

    作為可溶性支撐材料，PVA尤其適用于復(fù)雜幾何零件、內(nèi)腔結(jié)構(gòu)、概念模型及模具的制造。其支撐功能可提升表面質(zhì)量，并允許通過零件定向優(yōu)化機械性能。

    藝術(shù)領(lǐng)域中，PVA廣泛用于裝飾模型制作；工業(yè)領(lǐng)域，F(xiàn)DM技術(shù)工具與原型制造也越來越多地采用可溶材料。從精密零件到藝術(shù)創(chuàng)作，PVA的獨特性能使其成為跨行業(yè)應(yīng)用的理想選擇。

    通過合理控制打印參數(shù)與存儲條件，PVA能有效解決復(fù)雜結(jié)構(gòu)打印的支撐難題，成為3D打印工藝中不可或缺的功能材料。
